Yüksek ve alçak geçirgen filtreli, 3 band, renklendirici / şekillendirici EQ

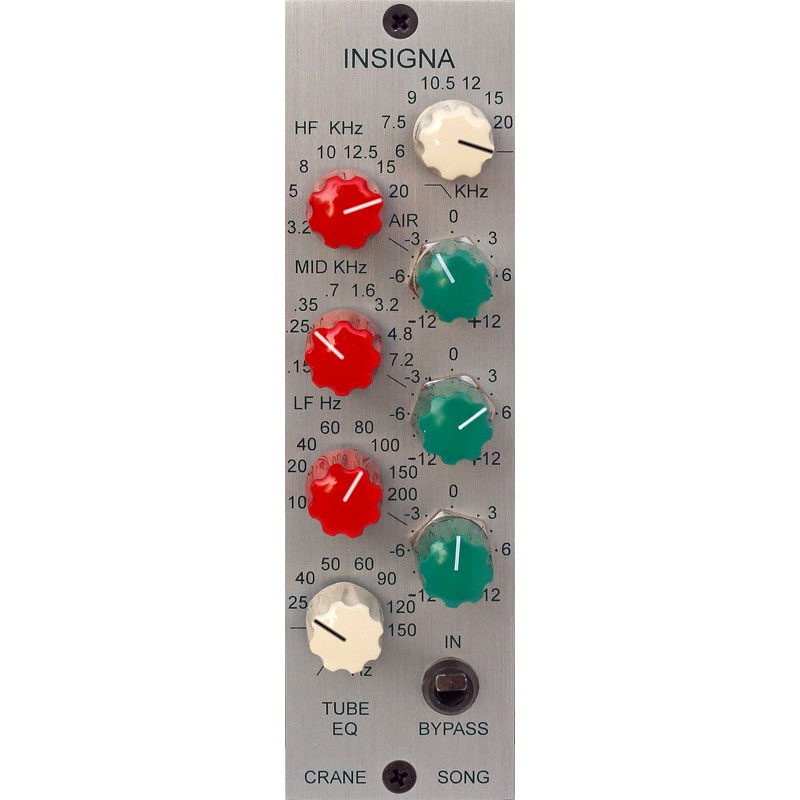

INSIGNA 500 formatında 12AX7 tüpü ile tasarlanan iki adet triode devresine sahip tüplü bir ton devresidir (equalizer).
INSIGNA’da herbiri 7 frekansa sahip 24 db/octav’lık yüksek ve alçak geçirgen filtre bulunmaktadır.
Üst ve alt bandlar 8 frekanslı shelving’dir.
Orta band ise 8 frekanslıdır.
Her üç band ta, tüp amplifikatörler çevresinde negatif geri besleme sinyal yolu üzerindeki tamponlu (buffered) RC devreleri ile çalışmaktadırlar.
Özellikler
- Max giriş seviyesi +24 dBu
- Max çıkış seviyesi +25 dBu
- Frekans Cevabı 1 Hz ila 100 kHz
- Gürültü eşiği -84 dBu (20 Hz ila 20 kHz)
- Giriş empedansı 34 kOhm
- Çıkış empedansı 160 Ohm
